網站首頁 >> 小車式退磁機
| 產品名稱 | 產品型號 | 產品規格 |
| 小車往復式模具專用消退磁機 | HCTD-1400 | 臺 |

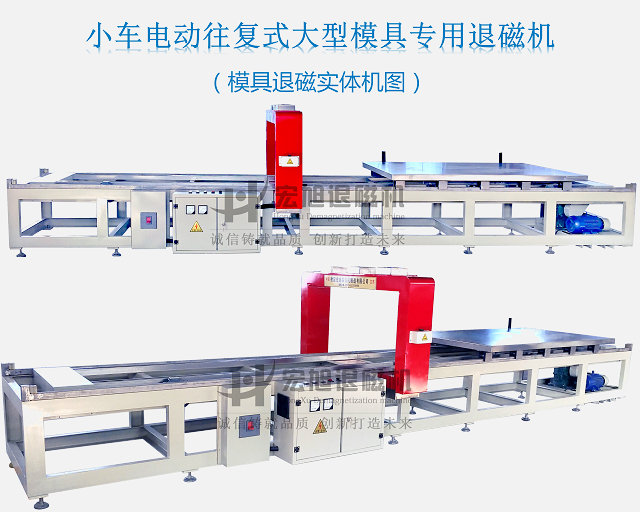

小車式大型模具專用消退磁機
概述：

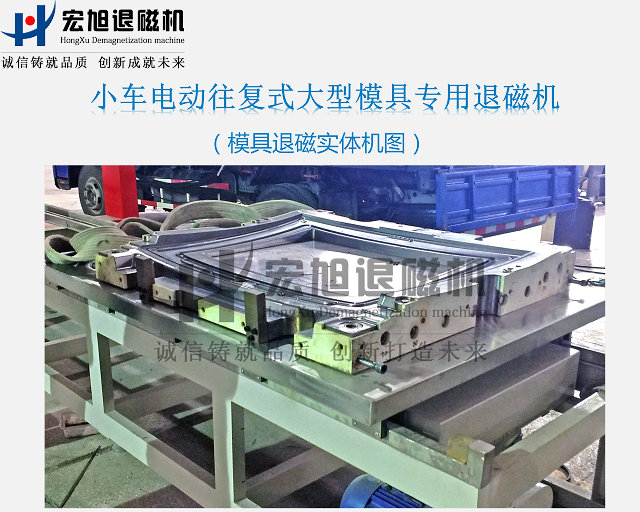

HCTD-1400型小車往復式模具專用消退磁機，采用電動牽引往復運行，通過對大型模具進行遠離法退磁，可以快速的退掉大型模具因沖壓、修磨、電磁吊等產生的剩磁場，提高模具的使用壽命及工作效率與精度。
設備特點：
1、結構強、堅固耐用
2、承重大于5噸
采用可強度絕緣不導磁材料配合支承框架做小車承重平臺，確保大于5噸承載能力的同時，在退磁時不會影響到磁場強度。
3、電動往復輸送

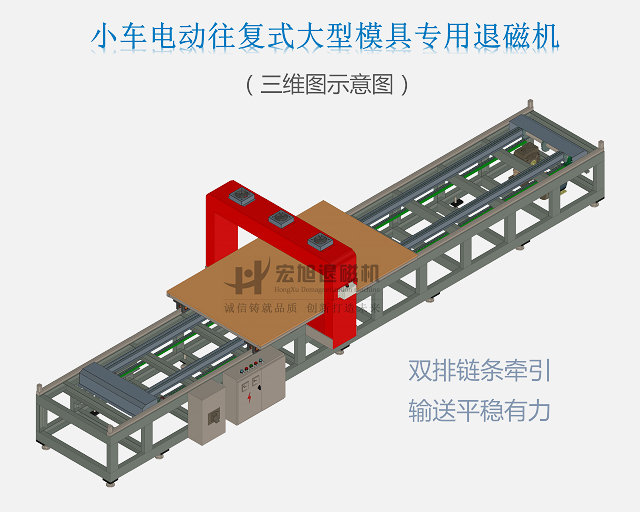

本機采用大功率蝸輪減速機作主動力，5噸重小車在導軌上左右移動，實現大型模具的遠離法退磁目的。設計兩根牽引鏈條，確保牽引平穩有力。

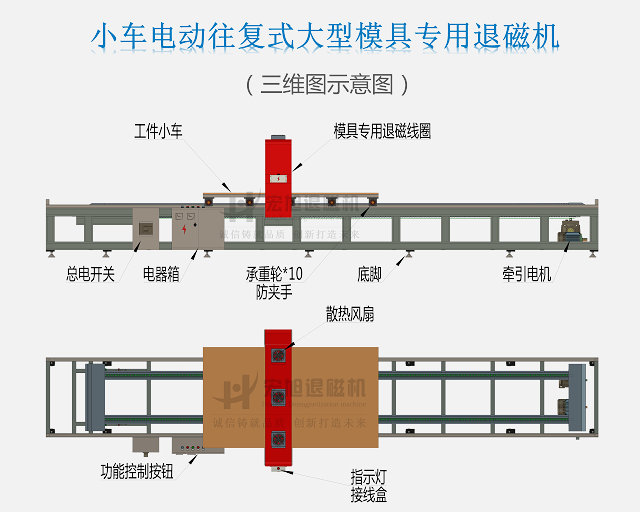

注：為確保退磁效果，消退磁機所用的退磁線圈會針對被退磁件進行針對性的參數設計，所做消退磁機很難統一結構、尺寸，因此本三維結構圖示，僅供參考。
4、安全設計
本機采用電動牽引，且被退磁件非常重、價值亦非常高，一但失控會帶來不可預計的危害與損失，為確保安全，本機采用蝸輪減速機作主動力，蝸輪減速機與電機采用皮帶聯接，當阻力過大時只會打滑，防止電機燒損，蝸輪減速機自帶剎車功能；配有2套行程開關、當有一個行程開關失靈時會有另一行程開關起作用；牽引鏈條加裝防護罩、承重輪加裝大塊防護檔，防夾手；在設備兩端加裝限位檔并配有牛筋緩沖塊；在小車一邊裝有可前后移動的限位板，用于大型模具吊裝限位，防止超過線圈內窗，輸送時碰撞到線圈。
5、專用的退磁線圈
針對大型模具退磁需要，通過專用電磁仿真軟件進行驗算，結合我公司多年設計制造退磁機的經驗，設計制造大型模具退磁所需的專用退磁線圈，確保退磁效果。
6、節能、先進
本機配有大電流電源開關，具有電流調節功能，可根據模具大小調節所需的磁場強度，并采用電動牽引小車往復運行，省力、省時，可減少退磁線圈運行時長與功率上的能耗。
技術參數：
|
序號 |
名稱 |
說明 |
|
1 |
輸入電源 |
二相380V±10% 50HZ ，約250A(0-250A可調)； |
|
2 |
退磁方式 |
交流遠離法退磁； |
|
3 |
磁場強度 |
0-200Gs可調； |
|
4 |
防水工藝 |
工藝處理，有； |
|
5 |
降噪工藝 |
工藝處理，有； |
|
6 |
退磁效果 |
剩磁均≤0.5mT（5GS）； |
|
7 |
小車尺寸 |
長2000×寬1200×高180mm（承重大于5噸） |
|
8 |
輸送方式 |
電動； |
|
9 |
小車材質 |
不導磁材料； |
|
10 |
上料方式 |
吊具（需方自備）； |
|
11 |
暫載率 |
50％； |
|
12 |
線圈絕緣電阻 |
≥100MΩ |
|
13 |
線圈窗口尺寸 |
寬×高×深：1400mm×650mm（小車平面到線圈上口不少于450mm）×300mm。 |
