球頭銷專用熒光磁粉探傷機檢測線構成圖示說明
球頭銷專用熒光磁粉探傷機是專用于球頭銷的專用表面及淺表面無損檢測設備，本設備針對球頭銷需全檢測、量大、種類尺寸不一的特點，設計成專用二工位檢測線機型，可在線單人操作，滿足大批量檢測的要求，且針對球頭銷有大有小的特點特別設計獨有的工件支承調平機構，無需對每個球頭銷支承架進行調校，減輕了操作者的勞動強度，提高了操作者的檢測效率。

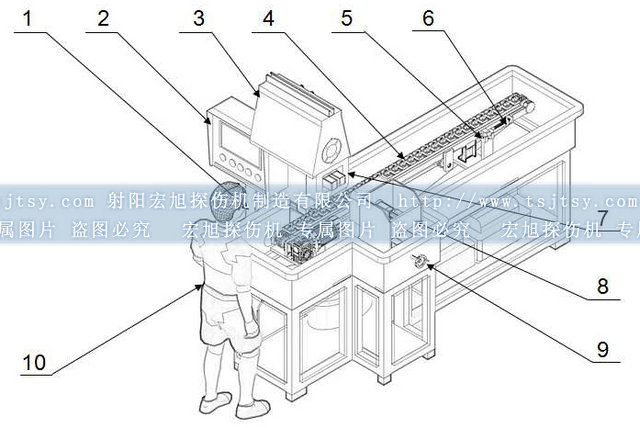

下面宏旭探傷機針對球頭銷專用二位位熒光磁粉探傷機檢測線結構組成作一圖解說明：
1、輔助控制面板（功能詳見http://www.szokay.com/industry/904.html）
2、主控制面板（功能詳見http://www.szokay.com/industry/904.html）
3、高強度LED黑光燈
采用高強度LED黑光燈，距工件表面380mm處，紫外輻照度初始值為6000μw/cm2，長期使用后紫外輻照度不小于4000μw/cm2，能帶給操作者更佳的磁痕顯示對比度，減輕操作者眼睛疲勞，提高檢測靈敏度。
4、二工位輸送裝置
二位位輸送裝置，由雙排節節帶耳的鏈條與專用球頭銷支承托塊、電機、光電開關組成，可確保球頭銷在輸送檢測過程中任意擺放定位精確。專用球頭銷支承托塊為非金屬件材質，確保球頭銷在檢測過程中對球頭表面無任何損傷。
5、輸送裝置整體傾斜調節機構
本裝置是針定球頭銷一頭大小，而且直徑大小不一的特點，專門設計的機構，本機構可按需要，調節輸送裝置的整體傾斜度，可將一些放置在球頭銷支承托塊上不水平的工件，調成水平狀態，便于夾緊磁化。此裝置大大減輕了操作者的勞動強度且提高檢測效率(普通的工件托架需要人工一個一個的去松緊螺栓調節，而本檢測線有64個托架，調節一次耗時耗工將大大影響檢測效率）。
6、鏈條漲緊機構
鏈條在輸送工作時由于拉力的作用，將會慢慢伸長，此時可通過本機構進行漲緊。輸送用的鏈條張緊力過大，會增大鏈條、鏈輪、軸承等工作元件的附加載荷，加劇磨損；反之鏈條太松，會導致鏈條爬到鏈輪齒上產生到跳齒現象，影響輸送鏈正常運行以及球頭銷的穩定輸送，因此鏈條需要定期檢測并漲緊合適。
7、夾緊磁化電極
夾緊磁化電極是球頭銷進行雙工位檢測時專用夾緊磁化電極，配合定位磁化電極可對兩支球頭銷同時進行一次性周縱向復合磁化。
8、定位磁化電極
為了保證球頭銷在專用支承托塊上進行夾緊磁化時的定位，而不會被磁化電極推出托塊，特設有定位磁化電極，本磁化電極比夾緊磁化電極先推出，夾緊磁化電極夾緊松開后，再退回，確保球頭銷穩定安置于工件托塊上。
9、電極極距調節機構
球頭銷的長度不一，為了便于夾緊磁化，本裝置通過絲杠、滑塊、手輪組成可移動機構，可根據需要調節夾緊磁化電極與定位磁化電極之間的距離，便于探傷機定位夾緊磁化球頭銷。
10、操作者檢測工位
檢測工位設在磁粉探傷機檢測線末端，上面吊裝高強度黑光燈，右手位設有球頭銷專用托盤架，便于操作者的檢測以及檢測后放置球頭銷。
注明：
1、在機床內右側設置有手動噴液槍?zhuān)糜凇笆謩?dòng)”時對工件手動噴灑磁懸液。
2、在磁化位設有透明檔液罩，避免磁懸液噴灑時的液體飛濺。
