| 產品名稱 | 產品型號 | 產品規格 |

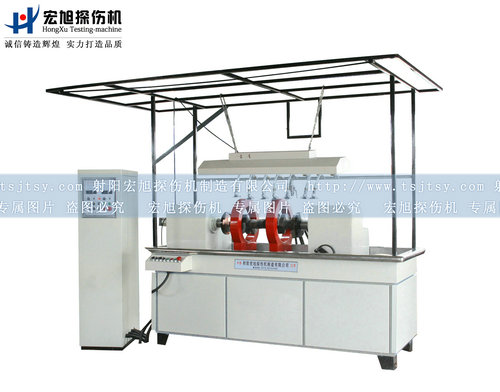

| 曲軸專用熒光磁粉探傷機 | CDG | 曲軸探傷機 |
概述：
曲軸是引擎的主要旋轉機件，是發動機內部重要零部件，其材料是由碳素結構鋼或球墨鑄鐵制成的，有兩個重要部位：主軸頸，連桿頸， 曲軸的旋轉是發動機的動力源。也是整個機械系統的源動力。為了保證發動機所使用曲軸的質量，曲軸最終成品都需進行質量檢測，再此介紹我司專為曲軸無損檢測設計制造的曲軸專用熒光磁粉探傷機。
功能：
曲軸專用熒光磁粉探傷機，專為曲軸表面及近表面無損檢測而設計制造，配有兩只移動磁化線圈，該線圈的內徑需根據曲軸的旋轉直徑確定。對長度超過500mm的凸輪軸檢測時，通過氣缸可控制兩只移動線圈同時伸、退或不動，也可控制左右線圈任一只伸、退或不動，對曲軸檢測靈敏度有足夠的保障。
曲軸專用熒光磁粉探傷機配有旋轉機構，全球?qū)ηS全方位噴淋磁懸液，并有利于操作人員的觀察、減輕勞動強度。
參數
1、輸入電源：380V 50HZ 三相四線 100A-160A（瞬時2S）
2、氣源氣壓：0.4--0.8MPa (需方自備)
3、輸出電流：
周向磁化：0─2000A-3000A-4000A（連續可調，帶斷電相位控制）
縱向磁化：0─16000AT-18000AT-24000AT（連續可調，帶斷電相位控制）
磁化方式：周向磁化、縱向磁化、復合磁化；周向采用通電法，縱向采用磁軛線圈法。
5、操作方式：自動控制和手動操作
6、極間距：0-1100mm可調
7、夾緊方式：氣缸夾緊（氣源用戶自備）（帶旋轉功能）
8、磁化線圈：氣缸控制可移動
8、暫載率：20％
9、退磁效果：Br≤2GS （交流衰減式退磁）
10、靈敏度：A型試片30/100清楚顯示
11、紫外線強度：距工件表面380mm處不小于1000μw/cm2；
12、照明燈：20WX1日光管
